Climatizzatore Cabinet ad Alta Efficienza per Sistemi di Raffreddamento Industriale

Condizionatore d'aria per armadio HISURP per armadi elettrici, armadi CNC, pannelli PLC e sistemi di controllo industriale

Quando gli acquirenti cercano un raffreddatore a pannello affidabile, di solito si pongono le stesse domande pratiche: come posso mantenere freschi gli armadi elettrici senza portare polvere all'interno? Dovrei sceglierne uno montato in alto o uno montato a parete? Come selezionare la capacità di raffreddamento appropriata?

HISURPfornisce risposte chiare con una linea di prodotti progettata specificatamente per il raffreddamento degli armadi elettrici, non per il condizionamento generale dell'aria degli ambienti.

Prodotto da Ningbo Hicon Industry, HISURP è supportato da un'azienda con esperienza nel raffreddamento industriale risalente al 1972 e focalizzata sui condizionatori industriali e commerciali dal 2003. Con uno stabilimento di 150.000 m², oltre 400 dipendenti, 123 brevetti, laboratori e sale prova di livello nazionale CNAS ed esperienza al servizio di partner globali come ABB, Schneider, Toyota, COFCO, Novenco e Toray.

Un condizionatore d'aria per armadio è comunemente chiamato anche raffreddatore a pannello, condizionatore d'aria per armadio o unità di raffreddamento per armadio elettrico. Il suo scopo è semplice ma fondamentale: rimuove il calore dagli armadi elettrici sigillati mantenendo la polvere esterna, la nebbia d'olio, l'aria umida e gli inquinanti corrosivi lontano dai dispositivi elettronici sensibili. Per PLC, servoazionamenti, inverter, controlli di commutazione, controller CNC, apparecchiature di telecomunicazione e strumenti di precisione, questa differenza non è minore. Influisce direttamente sui tempi di attività, sull'affidabilità e sulla durata.

Perché gli armadi elettrici necessitano di un condizionatore d'aria dedicato?

I metodi di raffreddamento tradizionali come gli aspiratori o la ventilazione naturale spesso non sono più sufficienti. I moderni armadi elettrici contengono componenti elettronici compatti e ad alta densità che generano una quantità significativa di calore. Allo stesso tempo, l’aria della fabbrica può contenere polvere, fibre, vapori d’olio o umidità. Se si ventila semplicemente l'armadio con aria esterna, è possibile ridurre il calore solo temporaneamente introducendo proprio i contaminanti che danneggiano i componenti elettronici.

Ecco perché HISURP si concentra su raffreddamento + protezione dalla polvere + deumidificazione in un'unica soluzione compatta.

Come funziona un condizionatore a pannelli HISURP?

HISURP utilizza il principio della refrigerazione a cambiamento di fase. Il compressore scarica il gas refrigerante ad alta temperatura e alta pressione nel condensatore, dove viene raffreddato in refrigerante liquido. Dopo la limitazione, il refrigerante entra nell'evaporatore e assorbe il calore dall'aria calda all'interno dell'armadio elettrico. Il refrigerante quindi evapora nuovamente sotto forma di gas e ritorna al compressore, ripetendo il ciclo continuamente.

Vantaggi fondamentali

1. Controllo accurato della temperatura per un funzionamento stabile della custodia

Gli utenti possono impostare la temperatura di lavoro all'interno dell'armadio elettrico in base alle effettive esigenze applicative. L'intervallo di regolazione della temperatura standard è compreso tra +20°C e +38°C. A seconda del modello e dei requisiti del progetto, è possibile applicare il controllo meccanico o il controllo tramite microcomputer con display a LED.

2. Raffreddamento e deumidificazione in un'unica unità

Molti guasti elettrici sono causati non solo dal calore, ma dalla combinazione di calore e umidità. Le unità HISURP forniscono un raffreddamento deumidificante, aiutando a mantenere un'umidità e una temperatura più adeguate all'interno dell'armadio e riducendo il rischio di condensa e corrosione.

3. La struttura sigillata aiuta a bloccare l'ingresso di polvere

Un condizionatore d'aria per armadio con montaggio a parete o un condizionatore d'aria per armadio con montaggio superiore correttamente abbinato funziona con un involucro elettrico sigillato in modo che l'aria interna rimanga isolata dalla polvere dell'officina, dalle fibre, dalla nebbia d'olio e dalle particelle sospese nell'aria.

4. Circolazione del flusso d'aria rapida e uniforme

L'unità utilizza una ventola centrifuga a rotore esterno di alta qualità con struttura compatta, ampio flusso d'aria, elevata pressione statica, basse vibrazioni e bassa rumorosità. Ciò aiuta a raffreddare rapidamente l'armadio e a ridurre i punti caldi attorno a PLC, VFD, servoazionamenti e moduli di potenza.

5. Compressore rotativo efficiente

HISURP utilizza un compressore rotativo completamente chiuso con elevata efficienza energetica e basso consumo energetico. Grazie alle misure di riduzione delle vibrazioni integrate, l'unità funziona in modo fluido e silenzioso, il che è prezioso negli ambienti di controllo di precisione.

6. Scambiatore di calore ad alta efficienza

Lo scambiatore di calore adotta tubi in rame filettati internamente con alette in alluminio, migliorando le prestazioni di trasferimento di calore e l'EER del sistema, supportando al contempo un funzionamento stabile a lungo termine.

7. Filtro primario standard sul lato condensatore

Un filtro primario sul lato del condensatore aiuta a prevenire l'ingresso di polvere, olio e detriti che influiscono sullo scambiatore di calore o sulla ventola, migliorando la stabilità complessiva del sistema e prolungando la durata.

8. Direzione di uscita dell'aria fredda regolabile

L'uscita dell'aria fredda è dotata di un deflettore che consente di regolare la direzione di scarico, contribuendo a ottimizzare la distribuzione del flusso d'aria e rendendo più uniforme la temperatura dell'armadio.

9. Installazione flessibile e manutenzione conveniente

L'unità è compatta, leggera, facile da montare e comoda da manutenere. Dopo l'installazione e il collegamento all'alimentazione, può funzionare senza complicate operazioni di messa in servizio nella maggior parte delle applicazioni standard.

Montaggio in alto o a parete: quale scegliere?

Questa è una delle domande più importanti dell'acquirente e influisce direttamente sull'efficienza dell'installazione e sulle prestazioni del flusso d'aria.

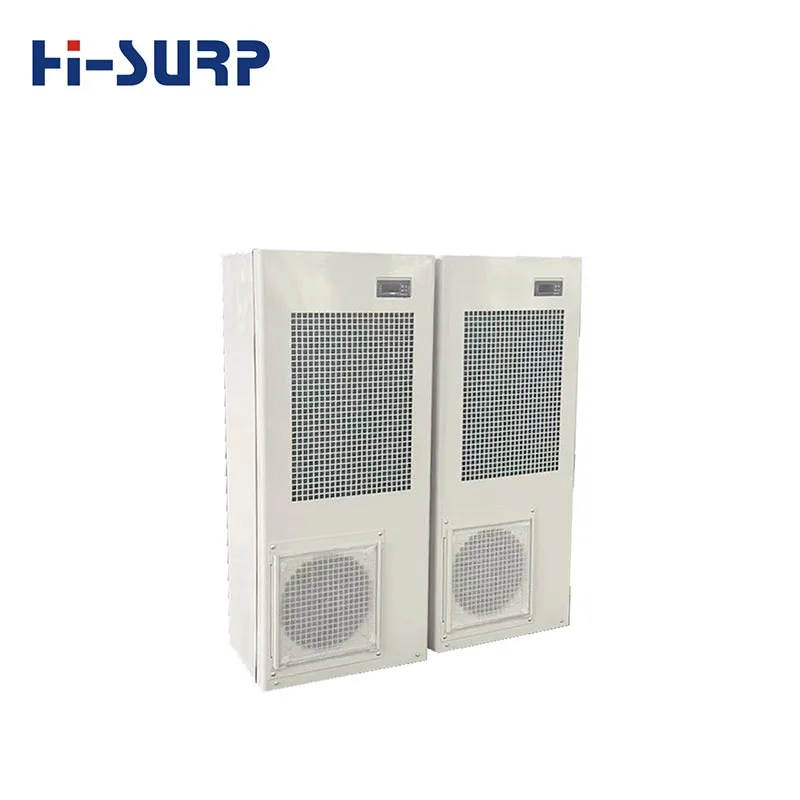

Un condizionatore d'aria per armadio a parete è installato sulla parete laterale dell'armadio elettrico. È il formato più utilizzato perché è di facile accesso per la manutenzione ed è adatto a molti quadri elettrici di uso generale.

Capacità di raffreddamento tipiche per i modelli a parete:

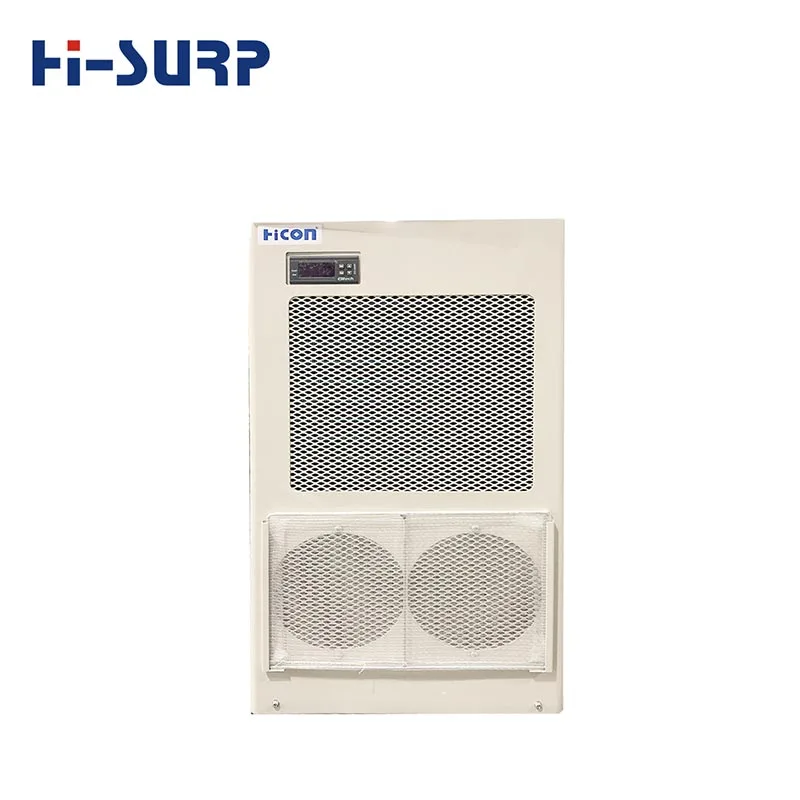

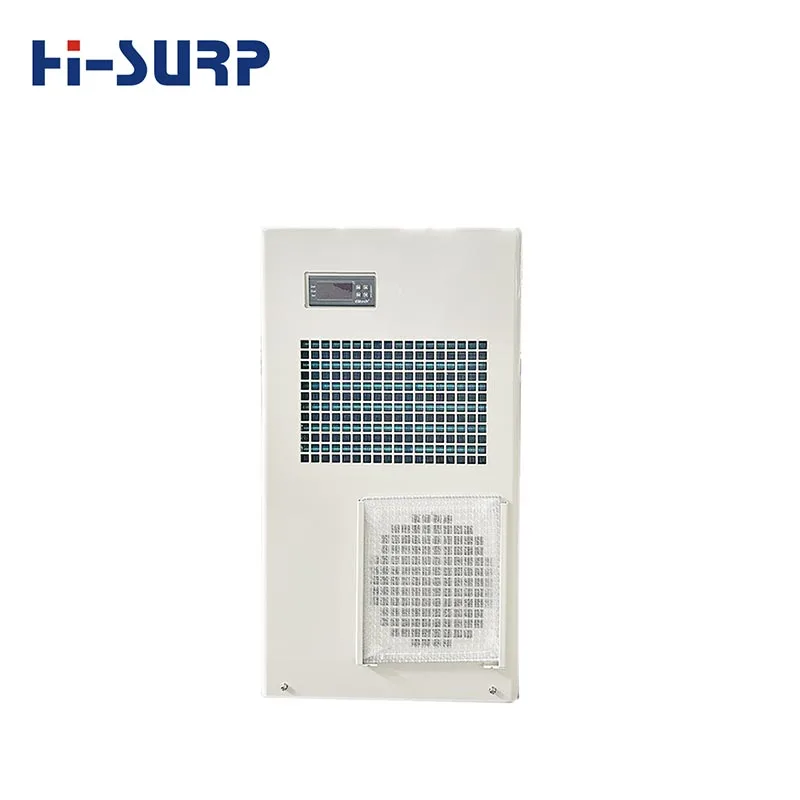

300 W, 600 W, 1000 W, 1500 W, 2000 W, 2500 W, 3500 W, 4000 W

Ideale per:

- Armadi di controllo macchine CNC

- quadri elettrici di linea di automazione

- armadi per apparecchiature di telecomunicazioni

- armadi inverter e servocomandi

- progetti di retrofit con spazio di installazione laterale

Tipo montato su porta/semi-incasso

Si tratta di una versione con installazione laterale, parzialmente incorporata nel mobile per migliorare l'aspetto o il controllo dello spazio.

Capacità tipiche:

600 W, 1000 W, 1500 W, 2000 W, 2500 W

Ideale per:

- linee compatte dove la sporgenza esterna deve essere ridotta

- Apparecchiature OEM con design del cabinet integrato più pulito

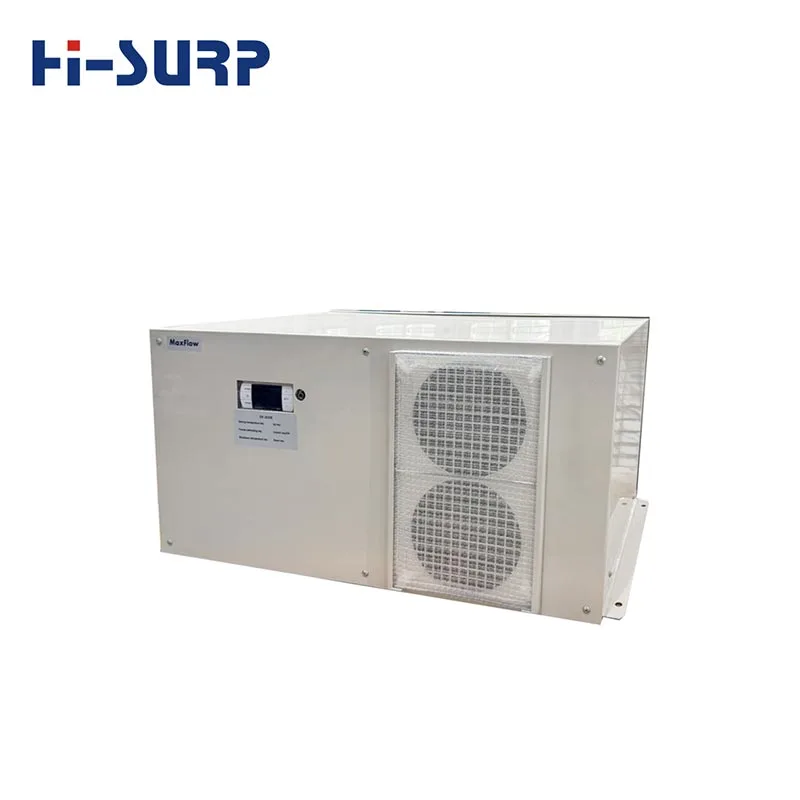

Condizionatore d'aria con armadio montato sulla parte superiore

Un condizionatore d'aria per armadio montato sulla parte superiore è installato sulla parte superiore dell'armadio ed è particolarmente utile quando lo spazio laterale è limitato o le porte laterali devono rimanere libere.

Capacità di raffreddamento tipiche:

1000 W, 1500 W

Ideale per:

- corridoi di installazione stretti

- macchine utensili con gioco laterale limitato

- armadi che richiedono alimentazione d'aria dall'alto verso il basso

Come scegliere il giusto condizionatore ad armadio?

1. Carico termico all'interno dell'armadio

Calcola il calore totale rilasciato da azionamenti, PLC, alimentatori, trasformatori, relè e altri componenti elettronici. Il sottodimensionamento porta a un raffreddamento inadeguato; il sovradimensionamento può aumentare i costi e aumentare il rischio di condensa.

2. Dimensioni dell'armadio e condizioni di tenuta

Un condizionatore d'aria ad armadio funziona meglio con un involucro relativamente sigillato. Le perdite d'aria riducono l'efficienza del raffreddamento e possono consentire l'ingresso di aria umida o polverosa.

3. Temperatura ambiente e livello di contaminazione

Se il luogo è caldo, polveroso, oleoso, umido o corrosivo, una soluzione di refrigerazione sigillata è molto più adatta della ventilazione con ventola.

4. Posizione di montaggio

Decidi in anticipo se il tuo progetto necessita di un montaggio superiore o a parete, in base al design del mobile e all'accesso per la manutenzione.

5. Condizioni del drenaggio e requisiti di controllo

Se non è presente la tubazione di scarico, prendere in considerazione un modello con serbatoio dell'acqua. Se il progetto necessita di visualizzazione e controllo più precisi, richiedi il controllo tramite microcomputer e le opzioni di visualizzazione a LED.

Come calcolare la capacità di raffreddamento di un armadio

1. Calcola la superficie A = 2 × (lunghezza × altezza + larghezza × altezza + lunghezza × larghezza) per determinare la superficie del mobile.

2. Calcola la differenza di temperatura ΔT = temperatura esterna meno temperatura interna target per determinare la differenza di temperatura interna-esterna.

3. Calcola il trasferimento di calore attraverso la parete della scatola: Qs = 5,5 × A × ΔT, ottenendo la velocità di trasferimento del calore.

4. Capacità di raffreddamento dell'aria condizionata Qo = 1,2 × (Qs + generazione di calore interno Qi), che determina la capacità di raffreddamento richiesta.

Dati tecnici della panoramica del condizionatore d'aria ad armadio

Perchè HISURP?

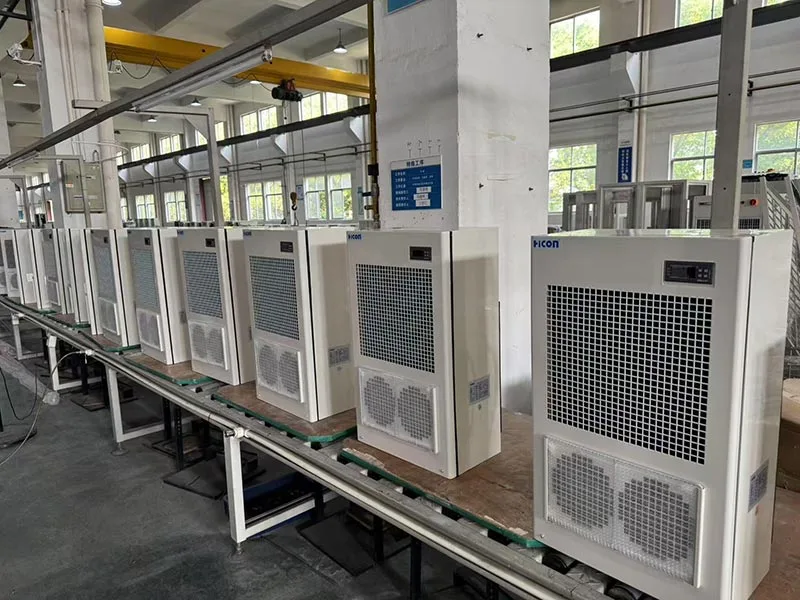

La nostra forza produttiva:

HISURP è un produttore specializzato di condizionamento dell'aria industriale con:

- Esperienza nel raffreddamento industriale risalente al 1972

- Focus sui condizionatori industriali e commerciali dal 2003

- Laboratorio produttivo di 150.000 m²

- Oltre 400 dipendenti

- 123 brevetti

- Laboratori e sale prove di classe nazionale CNAS

- Impianti di produzione importati e sistemi di controllo qualità maturi

- Certificazioni tra cui ISO9001, ISO14001, ISO45001, CE, UL, CB e altre

-ricche esperienze di esportazione, i condizionatori d'aria per armadietti vengono esportati in: Arabia Saudita, Grecia, Messico, Qatar, Serbia, ecc. per ora.

-Personalizzazione non standard per diversi scenari: i modelli di alimentazione trifase da 460 V e CC da 48 V sono stati esportati in grandi quantità in Grecia e Arabia Saudita, adattandosi alle diverse specifiche di rete per soddisfare i requisiti regionali.

Involucro in acciaio inossidabile, modelli con temperatura ambiente ad alta temperatura di 60°C progettati specificatamente per armadi inverter fotovoltaici del Medio Oriente; i modelli dotati di interfacce RS485 supportano la lettura remota Modbus di temperatura, corrente e codici di errore, consentendo l'integrazione in sistemi di monitoraggio centralizzato tramite computer host.

Collaborazione tecnica con specialisti giapponesi

La linea di raffreddamento per armadi è stata sviluppata in collaborazione con aziende giapponesi tra cui KOUWAKOUGYO e Apiste. Ciò aggiunge valore per gli acquirenti che hanno a cuore una logica di progettazione stabile, una comprovata esperienza di raffreddamento dell'involucro e la maturità del prodotto.

Capacità di personalizzazione

HISURP può supportare:

- parametri personalizzati

- diversi requisiti di aspetto e colore

- opzioni di refrigerante rispettose dell'ambiente

- soluzioni a frequenza fissa o a frequenza variabile, ove applicabile

- Adattamento OEM e basato su progetto

Ciò è particolarmente utile per i costruttori di macchine, i produttori di quadri elettrici e i distributori esteri.

Industrie di applicazione tipiche

I prodotti del pannello HISURP per il condizionamento dell'aria sono adatti per un'ampia gamma di settori:

- Macchine utensili CNC

- macchinari per la plastica

- telecomunicazioni

- macchine alimentari

- attrezzature tessili

- macchine per la lavorazione del legno

- metallurgia

- linee di produzione del tabacco

- Armadi di controllo VFD

- Armadi PLC

- sistemi di servocontrollo

- quadri elettrici e custodie per strumentazione

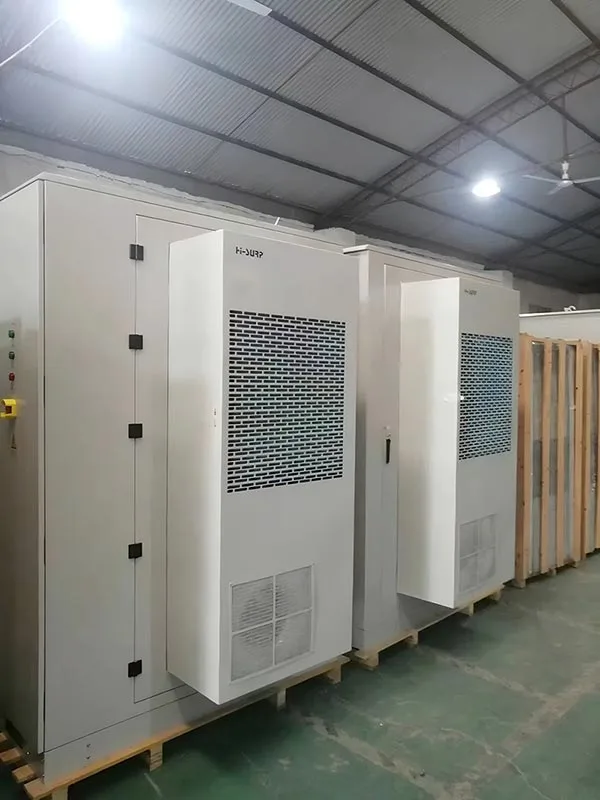

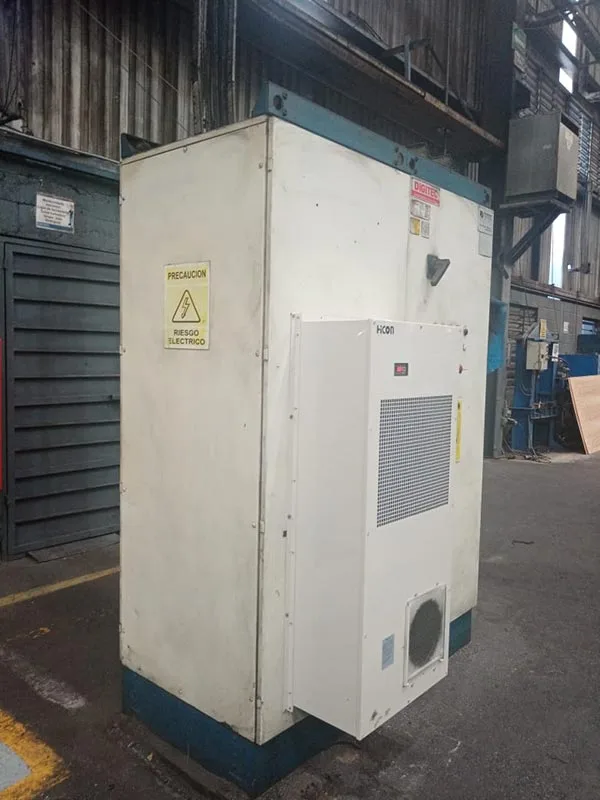

Scena di installazione
