Perché il condizionatore d'aria industriale a pavimento è preferito per le sale di controllo di grandi dimensioni?

Una sala di controllo è il centro nevralgico di un impianto industriale. All'interno, gli operatori monitorano gli schermi, regolano i processi e rispondono agli allarmi. Le apparecchiature elettroniche che rendono possibile tutto ciò (PLC, sistemi DCS, server e apparecchiature di comunicazione) generano un'enorme quantità di calore. Se il calore non viene rimosso in modo efficace, l'apparecchiatura funzionerà male, si spegnerà o si guasta permanentemente. Per le sale di controllo di grandi dimensioni, la scelta del sistema di raffreddamento non è una decisione da poco; è un fattore critico per l'affidabilità e la sicurezza dell'intera operazione. Tra le opzioni disponibili, il condizionatore d'aria industriale a pavimento è emerso come la soluzione preferita per questa impegnativa applicazione.

Allora perché è a pavimentoCondizionatore industrialepreferito per sale di controllo di grandi dimensioni? La risposta sta in una combinazione di fattori esclusivi di questa applicazione. Una sala di controllo richiede un controllo preciso della temperatura, una distribuzione uniforme del flusso d'aria, un'elevata affidabilità e la capacità di funzionare continuamente senza interruzioni. Le unità a pavimento sono progettate per offrire tutto questo. Hanno la capacità di raffreddamento necessaria per gestire gli elevati carichi termici di una grande sala di controllo. Possono essere posizionati per fornire un flusso d'aria uniforme in tutto lo spazio. Sono costruiti con componenti di livello industriale in grado di resistere al funzionamento continuo. Inoltre, possono essere configurati per la ridondanza, garantendo il mantenimento del raffreddamento anche in caso di guasto di un'unità. Questo articolo esaminerà ciascuno di questi fattori in dettaglio, spiegando perché il condizionatore d'aria industriale a pavimento è la scelta preferita per le sale di controllo di grandi dimensioni.

Sommario

• 1. La sfida del carico termico: perché le sale di controllo sono diverse
• 2. Perché la capacità di raffreddamento e la distribuzione del flusso d'aria sono più importanti di quanto pensi
• 3. Il caso del montaggio a pavimento: installazione, assistenza e scalabilità
• 4. Affidabilità e ridondanza: quando i tempi di inattività non sono un'opzione
• 5. Specifiche tecniche chiave per il raffreddamento della sala di controllo
• 6. Domande frequenti (FAQ)
• 7. Conclusione

1. La sfida del carico termico: perché le sale di controllo sono diverse

Una grande sala di controllo non è come un tipico ufficio. Il carico termico è significativamente più elevato e più concentrato. In un ufficio, le principali fonti di calore sono le persone, l’illuminazione e alcuni computer. In una sala di controllo, le fonti di calore primarie sono rack di server, armadi PLC, console DCS e grandi pareti espositive. Questi dispositivi generano calore continuamente e spesso sono concentrati in aree specifiche, creando punti caldi che possono essere difficili da raffreddare. Un sistema di raffreddamento comfort standard, progettato per un ambiente d'ufficio, verrebbe sopraffatto da questo carico di calore. Funzionerebbe continuamente, consumerebbe energia eccessiva e non riuscirebbe comunque a mantenere la temperatura richiesta. Un condizionatore d’aria industriale, invece, è progettato specificatamente per gestire elevati carichi termici e per funzionare continuamente senza guasti.

Il carico termico in una sala di controllo può essere calcolato sommando il consumo energetico di tutte le apparecchiature presenti nella stanza. Un tipico server rack, ad esempio, potrebbe consumare 5 kW di energia e quasi tutta tale energia viene convertita in calore. Una grande parete espositiva potrebbe consumare altri 2-3 kW. Sommando tutte le apparecchiature, il carico termico totale può facilmente superare i 20-30 kW per una sala di controllo di grandi dimensioni. Ciò equivale al calore generato da 200-300 persone. Un sistema di raffreddamento progettato per uno spazio di quelle dimensioni avrebbe generalmente una capacità di 5-10 kW. Sarebbe del tutto inadeguato. Per gestire il carico è necessario un condizionatore d'aria industriale con una capacità di 30-50 kW. La tabella seguente fornisce un confronto dei carichi termici tipici in diversi ambienti.

ANingbo Hicon Industry Co., Ltd., abbiamo una vasta esperienza nella progettazione di soluzioni di climatizzazione industriale per sale di controllo di tutte le dimensioni. La nostra fabbrica produce unità a pavimento con capacità di raffreddamento che vanno da 10 kW a 100 kW, garantendo di poter soddisfare i requisiti di qualsiasi sala di controllo, da una piccola stazione locale a una grande struttura di controllo centrale. Forniamo anche servizi di calcolo del carico per aiutare i nostri clienti a determinare l'esatta capacità di raffreddamento richiesta per la loro specifica applicazione.

2. Perché la capacità di raffreddamento e la distribuzione del flusso d'aria sono più importanti di quanto pensi

La capacità di raffreddamento non è l'unico fattore che determina l'efficacia di un condizionatore d'aria industriale in una sala di controllo. La distribuzione del flusso d’aria è altrettanto importante. Se l'aria fresca non viene distribuita uniformemente nella stanza si formeranno punti caldi. L'apparecchiatura in questi punti caldi si surriscalderà, anche se la temperatura media della stanza rientra nelle specifiche. Questo è un problema comune con i condizionatori a soffitto o a parete. Tendono a creare un "cortocircuito" d'aria, in cui l'aria fresca viene aspirata direttamente nel ritorno senza circolare nella stanza. Le unità a pavimento, al contrario, sono progettate per fornire aria fresca a un livello basso e per richiamare aria calda a un livello alto. Ciò crea un circuito di convezione naturale che garantisce una distribuzione uniforme della temperatura in tutta la stanza.

Lo schema del flusso d'aria di un condizionatore d'aria industriale a pavimento è generalmente descritto come "alimentazione dal basso, ritorno dall'alto". L'unità aspira l'aria calda dalla parte superiore della stanza, la raffredda e quindi la scarica a un livello basso. L'aria fresca si diffonde sul pavimento e poi sale assorbendo il calore dall'apparecchiatura. Questo schema è molto efficace nel rimuovere il calore dall'intera stanza, comprese le aree vicino al pavimento dove lavorano gli operatori e dove possono essere posizionate le apparecchiature. Inoltre evita l'effetto "corrente fredda" che può verificarsi con le unità montate a soffitto, dove l'aria fresca cade direttamente sugli occupanti. La tabella seguente mette a confronto gli schemi del flusso d'aria di diverse configurazioni di condizionatori d'aria.

Nella nostra fabbrica, progettiamo le nostre unità di condizionamento d'aria industriali a pavimento per fornire una distribuzione ottimale del flusso d'aria per sale di controllo di grandi dimensioni. Utilizziamo la fluidodinamica computazionale (CFD) per simulare lo schema del flusso d'aria nella stanza e per ottimizzare la posizione delle griglie di mandata e di ripresa. Offriamo anche una gamma di configurazioni del flusso d'aria per adattarsi ai diversi layout delle stanze. Il nostro obiettivo è garantire che ogni angolo della sala di controllo riceva il raffreddamento di cui ha bisogno e che la temperatura rimanga uniforme in tutto lo spazio.

3. Il caso del montaggio a pavimento: installazione, assistenza e scalabilità

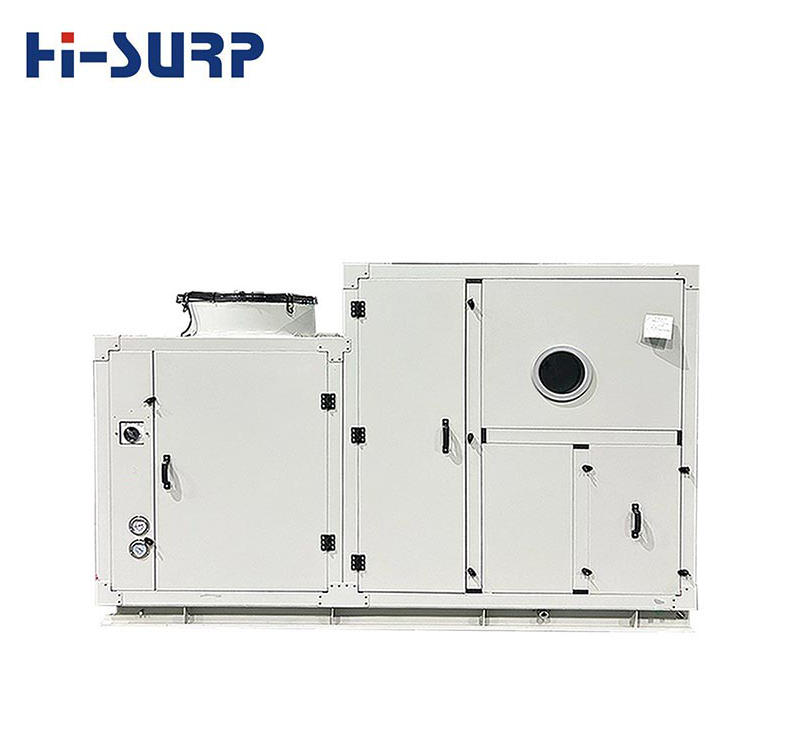

Il fattore di forma fisica di un condizionatore d'aria industriale a pavimento offre numerosi vantaggi pratici rispetto ad altre configurazioni. Questi vantaggi sono particolarmente importanti in una sala di controllo di grandi dimensioni, dove installazione, assistenza e scalabilità sono considerazioni chiave. Il primo vantaggio è l'installazione. Un'unità a pavimento non richiede il montaggio a soffitto o la penetrazione a parete. Può essere posizionato direttamente sul pavimento, in genere contro un muro o in un angolo, e collegato all'alimentazione e al drenaggio. Ciò semplifica il processo di installazione e riduce i costi. Inoltre, evita le modifiche strutturali che potrebbero essere necessarie per le unità montate a soffitto, che possono essere difficili e costose in un edificio esistente.

Il secondo vantaggio è la manutenibilità. Le unità a pavimento sono progettate per un facile accesso a tutti i componenti principali. Il compressore, il condensatore, l'evaporatore e i controlli sono tutti posizionati all'interno dell'armadio e i pannelli possono essere rimossi per la manutenzione. Ciò è in contrasto con le unità montate a soffitto, che richiedono scale o impalcature per la manutenzione. In un ambiente critico come una sala di controllo, dove la manutenzione deve essere eseguita in modo rapido e sicuro, questo rappresenta un vantaggio significativo. Il terzo vantaggio è la scalabilità. Se il carico di raffreddamento nella sala di controllo aumenta, è possibile aggiungere ulteriori unità a pavimento. Questo approccio modulare consente alla capacità di raffreddamento di crescere insieme alla struttura, senza la necessità di sostituire completamente il sistema.

La tabella seguente riassume i vantaggi di installazione e servizio dei condizionatori industriali a pavimento.

Noi di Ningbo Hicon Industry Co., Ltd. abbiamo progettato le nostre unità di condizionamento d'aria industriali a pavimento tenendo presente queste considerazioni pratiche. Le nostre unità sono compatte e possono essere installate in spazi ristretti. Sono dotati di pannelli di accesso frontale e laterale per una facile manutenzione. Inoltre, sono disponibili in una gamma di capacità che possono essere combinate per soddisfare i requisiti specifici di qualsiasi sala di controllo. Offriamo inoltre una gamma di accessori, inclusi sistemi di monitoraggio e controllo remoto, per aiutare i nostri clienti a gestire i loro sistemi di raffreddamento in modo più efficace.

4. Affidabilità e ridondanza: quando i tempi di inattività non sono un'opzione

In una sala di controllo, i tempi di inattività non sono un'opzione. Le apparecchiature nella sala di controllo monitorano e controllano i processi critici. Se il sistema di raffreddamento si guasta, l'apparecchiatura si surriscalda e si spegne. Ciò può portare a una perdita di produzione, a un incidente di sicurezza o a un rilascio nell’ambiente. Per questo motivo l’affidabilità del condizionatore industriale è di fondamentale importanza. Le unità a pavimento sono generalmente costruite con componenti di livello industriale progettati per il funzionamento continuo. Sono dotati di compressori robusti, motori di alta qualità e scambiatori di calore durevoli. Sono inoltre progettati per una facile manutenzione, essenziale per prevenire guasti imprevisti.

Ma anche l’unità più affidabile può fallire. Ecco perché la ridondanza è essenziale in una sala di controllo critica. Ridondanza significa avere una capacità di raffreddamento maggiore di quella strettamente necessaria, in modo che se un'unità si guasta, le restanti unità possono gestire il carico. Esistono due approcci comuni alla ridondanza: N+1 e 2N. In una configurazione N+1, è presente un'unità in più rispetto a quella necessaria per soddisfare il carico. Ad esempio, se il carico richiede due unità, ne verranno installate tre. Se uno fallisce, i restanti due possono ancora gestire il carico. In una configurazione 2N sono presenti due set completi di unità, ciascuno in grado di gestire l'intero carico. Ciò fornisce il massimo livello di ridondanza. La tabella seguente riassume le configurazioni di ridondanza.

Nel nostro stabilimento collaboriamo con i nostri clienti per progettare la configurazione di ridondanza ottimale per la loro sala di controllo. Offriamo anche funzionalità come la commutazione automatica, che passa a un'unità di standby se l'unità primaria si guasta, e il monitoraggio remoto, che avvisa gli operatori di eventuali problemi prima che diventino critici. Il nostro obiettivo è garantire che le nostre unità di climatizzazione industriale forniscano un raffreddamento affidabile e ininterrotto per le applicazioni più critiche.

5. Specifiche tecniche chiave per il raffreddamento della sala di controllo

Quando si seleziona un condizionatore d'aria industriale a pavimento per una sala di controllo di grandi dimensioni, è necessario considerare diverse specifiche tecniche chiave. Queste specifiche determinano le prestazioni, l'affidabilità e l'efficienza dell'unità. Le specifiche più importanti sono la capacità di raffreddamento, la portata del flusso d'aria, la precisione del controllo della temperatura, l'alimentazione e il livello di rumore. La tabella seguente fornisce un riepilogo di queste specifiche per i nostri modelli standard di condizionatori d'aria industriali a pavimento.

Oltre a queste specifiche standard, offriamo una gamma di funzionalità opzionali che possono essere personalizzate per requisiti specifici della sala di controllo. Questi includono: funzionamento a temperatura ambiente elevata (fino a 55°C), funzionamento a temperatura ambiente bassa (fino a -30°C), rivestimenti resistenti alla corrosione per ambienti difficili e sistemi di monitoraggio e controllo remoto. Il nostro team di ingegneri può collaborare con te per specificare l'esatta configurazione che soddisfa le tue esigenze.

6. Domande frequenti (FAQ)

Domanda 1: Come posso calcolare la capacità di raffreddamento richiesta per la mia sala di controllo?

Risposta: La capacità di raffreddamento richiesta è determinata dal carico termico totale nella stanza. Ciò include il calore generato da tutte le apparecchiature elettroniche, l'illuminazione e gli occupanti. Il modo più accurato per calcolare il carico termico è sommare il consumo energetico di tutte le apparecchiature presenti nella stanza, poiché quasi tutta l'energia elettrica viene convertita in calore. Per una tipica sala di controllo di grandi dimensioni, il carico termico può variare da 20 kW a 50 kW. Il nostro stabilimento di Ningbo Hicon Industry Co., Ltd. offre un servizio gratuito di calcolo del carico per aiutarti a determinare l'esatta capacità di cui hai bisogno.

Domanda 2: Qual è il vantaggio di un'unità a pavimento rispetto a un'unità montata a soffitto per una sala di controllo?

Risposta: Un condizionatore d'aria industriale a pavimento offre numerosi vantaggi per le applicazioni nelle sale di controllo. Fornisce una migliore distribuzione del flusso d'aria, con mandata dal basso e ritorno dall'alto, che garantisce una temperatura uniforme in tutta la stanza. È più semplice da installare e manutenere, poiché tutti i componenti sono accessibili da terra. Ed è più scalabile, consentendo l'aggiunta di unità aggiuntive all'aumentare del carico di raffreddamento. Le unità montate a soffitto sono più adatte agli spazi più piccoli dove lo spazio sul pavimento è limitato.

Domanda 3: Come posso garantire la ridondanza nel sistema di raffreddamento della mia sala di controllo?

Risposta: La ridondanza si ottiene installando una capacità di raffreddamento maggiore di quella strettamente necessaria. Le configurazioni più comuni sono N+1 (un'unità extra) e 2N (due set completi di unità). Per la maggior parte delle sale di controllo è sufficiente una configurazione N+1. Per le sale di controllo critiche in cui i tempi di inattività non sono assolutamente un'opzione, si consiglia una configurazione 2N. Possiamo aiutarvi a progettare la giusta configurazione di ridondanza per la vostra applicazione specifica.

Domanda 4: Un condizionatore industriale a pavimento può funzionare in un ambiente con temperatura ambiente elevata?

Risposta: Sì, le nostre unità di condizionamento d'aria industriali a pavimento sono disponibili con opzioni per temperature ambiente elevate che consentono loro di funzionare a temperature fino a 55°C. Ciò è importante per le sale di controllo in climi caldi o in strutture industriali dove la temperatura ambiente può essere elevata. Offriamo anche opzioni a bassa temperatura ambiente per i climi freddi.

Domanda 5: Quale manutenzione è necessaria per un condizionatore industriale a pavimento?

Risposta: La manutenzione regolare è essenziale per garantire un funzionamento affidabile. Le principali attività di manutenzione includono: pulizia o sostituzione dei filtri dell'aria, controllo della carica di refrigerante, pulizia delle batterie del condensatore e dell'evaporatore, controllo dei collegamenti elettrici e lubrificazione dei cuscinetti della ventola. La frequenza della manutenzione dipende dall'ambiente operativo. In una sala di controllo pulita, la manutenzione potrebbe essere necessaria ogni 6-12 mesi. In un ambiente polveroso potrebbe essere necessaria una manutenzione più frequente. La nostra fabbrica fornisce un manuale di manutenzione dettagliato con ciascuna unità.

7. Conclusionee

---

Il condizionatore d'aria industriale a pavimento è la scelta preferita per le sale di controllo di grandi dimensioni perché offre la capacità di raffreddamento, la distribuzione del flusso d'aria, l'affidabilità e la facilità di manutenzione richieste da questi spazi critici. A differenza dei sistemi di raffreddamento progettati per gli uffici, un condizionatore d'aria industriale è progettato per gestire carichi di calore elevati in modo continuo, senza guasti. Il suo schema di flusso d'aria con mandata dal basso e ritorno dall'alto garantisce una distribuzione uniforme della temperatura, eliminando i punti caldi che possono danneggiare le apparecchiature sensibili. Il suo formato da pavimento semplifica l'installazione e la manutenzione e consente una ridondanza scalabile che protegge dai tempi di inattività. Presso Ningbo Hicon Industry Co., Ltd., la nostra fabbrica produce unità di climatizzazione industriali per sale di controllo e altre applicazioni critiche da oltre un decennio. Comprendiamo le esigenze specifiche di questi ambienti e ci impegniamo a fornire ai nostri clienti soluzioni di raffreddamento della massima qualità.

Che tu stia costruendo una nuova sala di controllo o aggiornandone una esistente, ti invitiamo a contattare il nostro team tecnico per discutere le tue esigenze di raffreddamento. Possiamo aiutarvi a calcolare il carico termico, selezionare la giusta capacità, progettare la configurazione di ridondanza e specificare le caratteristiche che soddisfano le vostre esigenze specifiche. Il nostro obiettivo è garantire che la vostra sala di controllo rimanga fresca, affidabile e operativa, qualunque cosa accada.

Contatta Ningbo Hicon Industry Co., Ltd. oggi stessoper discutere le vostre esigenze di raffreddamento della sala di controllo e scoprire come le nostre soluzioni di condizionamento d'aria industriale a pavimento possono migliorare l'affidabilità e l'efficienza delle vostre operazioni.
